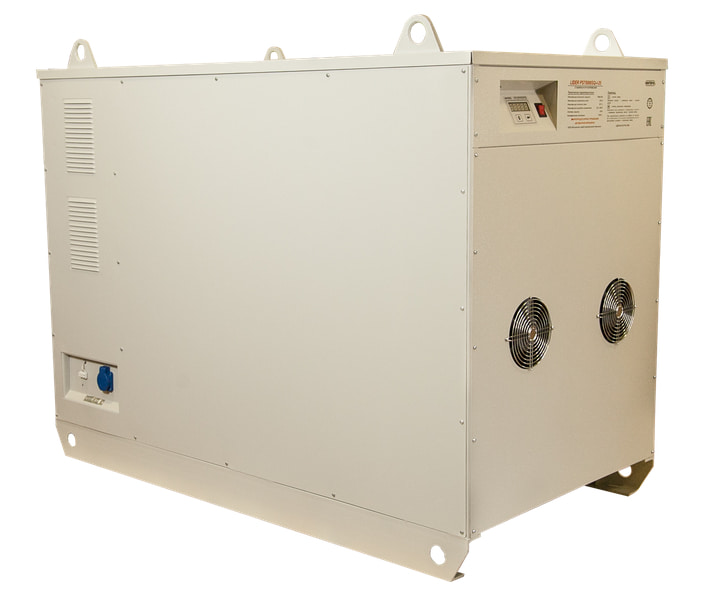

PS100000 SQ-I — электронный стабилизатор высокой мощности, точности стабилизации и перегрузочной способности. Используется для организации систем энергоснабжения промышленных объектов — электропитания мощного и высокоточного промышленного оборудования и автоматики. Период эксплуатации — до 12 лет.
Точность стабилизации напряжения ±2%. Мощность нагрузки — до 100 000 ВА (80 000 Вт). Отклонение рабочего входного напряжения от номинального — 15%. Позволяет регулировать номинальное выходное напряжение в диапазоне 210÷230 В. Отображение сетевых параметров и установок стабилизатора — с помощью цифрового дисплея. Конструкцией предусмотрена защита от высокого напряжения, коротких замыканий, перегрузки и перегрева. PS100000 SQ-I оборудован встроенным автоматическим байпасом, обеспечивающим подачу напряжения в обход стабилизатора в случае его неисправности.
Подключение стабилизатора к сети, и нагрузки — к выходу стабилизатора осуществляется через клеммы автоматического выключателя. Lider PS100000 SQ-I изготовлен в металлическом корпусе - напольное исполнение, имеет сертификат соответствия РОСС RU.ME83.B01260.
Входные параметры
Номинальное напряжение сети, В
220
Частота на входе, Гц
50
Рабочий диапазон входного напряжения, В
155÷280
Номинальный диапазон входного напряжения, В
185÷275
Максимальный ток, потребляемый из сети при изменении входного напряжения в номинальном диапазоне при номинальной нагрузке, А
556.6
Выходные параметры
Номинальное выходное напряжение, В
220
Точность стабилизации выходного напряжения при изменении входного в номинальном диапазоне
2
Полная мощность нагрузки, ВА
100000
Активная мощность нагрузки, Вт
80000
Ток нагрузки, А
454.5
Изменение нагрузки, % от номинальной
0÷100
Эксплуатационные параметры
КПД, %
97
Перегрузочная способность
при Рнагр. от 1,1 до 1,5 Рном. — 10 сек.
при Рнагр. от 1,5 до 2 Рном. — 5 сек.
при Рнагр. от 2 до 4 Рном. — 1 сек.
при Рнагр. > 4 Рном. — 0,5 сек.
Активная потребляемая мощность на холостом ходу, Вт
100
Искажение синусоидальности напряжения
не вносит искажений
Отклик на возмущение, мс
< 40
Скорость реакции на возмущение сети, В/с
> 300
Уровень шума, дБ
40
Диапазон температур, °С
от +5 до +35
Влажность
не более 80% при 25°С
Размер (ВxШxГ), мм
1108x760x1402
Вес, кг
470
Байпас
встроенный автоматический
Тип регулирования
ступенчатый
Тип управления
электронный
Индикация и сигнализация
— индикация величин входного и выходного напряжения;
— индикация точности регулирования выходного напряжения;
— индикация величины мощности нагрузки и перегрузки;
— индикация значения температуры силовых ключей;
— индикация аварий сети и стабилизатора.
Контроль и защита
— автоматический встроенный байпас;
— контроль тока нагрузки;
— контроль температуры силовых ключей;
— отключение выхода при перегрузке с однократным автоматическим повторным включением через 10 сек;
— автоматический вводной выключатель с тепловым и электромагнитным расцепителем;
— быстродействующая защита от короткого замыкания (не более 10 мсек);
— класс защиты - IР20.
Стоимость (доставка до 30 км от МКАД - за наш счет)
Изготовление стабилизатора в специальном климатическом исполнении УХЛ.3 — для установки в неотапливаемых помещениях (подвалах, складах, гаражах и пр.). Допустимые условия эксплуатации: температура от -40 до +40°С, относительная влажность воздуха до 98%. Подробнее
Интерфейс RS232 позволяет подключить стабилизатор к компьютеру, и с помощью специального ПО просматривать на экране монитора параметры стабилизатора (Uвх, Uвых, Iнагр, Рнагр), а также изменение входного и выходного напряжения в течение последних 24 часов.Подробнее
