PS50000 SQ-E — электронный стабилизатор, источник эталонного напряжения переменного тока частотой 50 Гц. Предназначены для питания высокоточного лабораторного оборудования и чувствительной электронной аппаратуры. Конструктивно представляет собой модификацию стабилизатора серии SQ, оборудованную регулятором напряжения переменного тока с помощью которого можно задавать на выходе требуемое напряжение в диапазоне 180÷250 вольт с дискретностью 1В.
Точность стабилизации ±0.5%. Максимально допустимая мощность нагрузки — 50 000 ВА. Конструкцией предусмотрена защита от высокого напряжения, коротких замыканий, перегрузки и перегрева. Отображение сетевых параметров и установок стабилизатора — с помощью светодиодного дисплея.

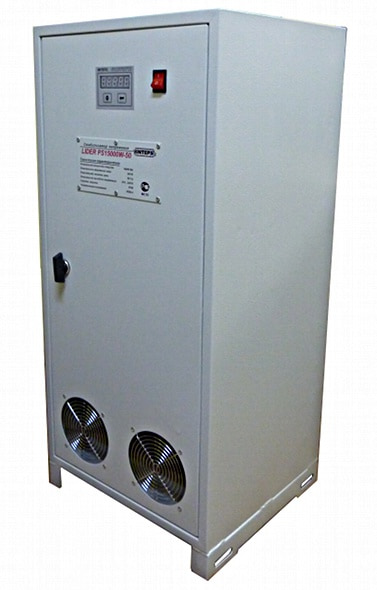

Подключение стабилизатора к сети осуществляется через клеммы автоматического выключателя (АВ1), подключение нагрузки к гальванически развязанному выходу стабилизатора — через клеммы АВ2. Lider PS50000 SQ-E изготовлен в напольном исполнении — металлическом корпусе с вентиляционными отверстиями. Сертификат соответствия РОСС RU.ME83.B01260.
Входные параметры
Номинальное напряжение сети, В
220
Частота на входе, Гц
50
Рабочий диапазон входного напряжения, В
198÷242
Максимальный ток, потребляемый из сети при изменении входного напряжения в номинальном диапазоне при номинальной нагрузке, А
252.2
Выходные параметры
Форма выходного напряжения
не искажается
Номинальное выходное напряжение, В
220
Выходное напряжение в режиме регулятора, В
180÷250
Точность стабилизации выходного напряжения при изменении входного в номинальном диапазоне
0.5
Полная мощность нагрузки, ВА
50000
Активная мощность нагрузки, Вт
40000
Ток нагрузки, А
227.3
Изменение нагрузки, % от номинальной
0÷100
Дискретность изменения выходного напряжения при регулировании, В
1
Эксплуатационные параметры
КПД, %
97
Перегрузочная способность
при Рнагр. от 1,1 до 1,5 Рном. — 10 сек.
при Рнагр. от 1,5 до 2 Рном. — 5 сек.
при Рнагр. от 2 до 4 Рном. — 1 сек.
при Рнагр. > 4 Рном. — 0,5 сек.
Активная потребляемая мощность на холостом ходу, Вт
60
Отклик на возмущение, мс
< 40
Скорость реакции на возмущение сети, В/с
> 300
Уровень шума, дБ
40
Диапазон температур, °С
от +5 до +35
Влажность
не более 80% при 25°С
Размер (ВxШxГ), мм
995x515x450
Вес, кг
210
Тип регулирования
ступенчатый
Тип управления
электронный
Индикация и сигнализация
— индикация величин входного и выходного напряжения;
— индикация величины мощности нагрузки и перегрузки;
— индикация значения температуры силовых ключей;
— индикация аварий сети и стабилизатора.
Контроль и защита
— контроль тока нагрузки;
— контроль температуры силовых ключей;
— отключение выхода при перегрузке с однократным автоматическим повторным включением через 10 сек;
— автоматический вводной выключатель с тепловым и электромагнитным расцепителем;
— быстродействующая защита от короткого замыкания (не более 10 мсек);
— класс защиты - IР20.
Стоимость (доставка до 30 км от МКАД - за наш счет)
Интерфейс RS232 позволяет подключить стабилизатор к компьютеру, и с помощью специального ПО просматривать на экране монитора параметры стабилизатора (Uвх, Uвых, Iнагр, Рнагр), а также изменение входного и выходного напряжения в течение последних 24 часов.Подробнее
