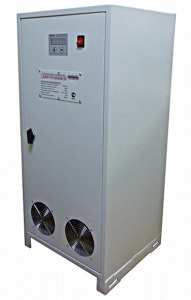

Lider PS12000 SQ-C — высокоточный стабилизатор-кондиционер, оборудованный разделительным трансформатором. Благодаря гальванической развязке потребителя от питающей сети достигается высокий уровень энергобезопасности и защищенности от индустриальных помех в сети. Подходит для подключения объектов с повышенным требованием к электробезопасности: медицинских учреждений, бассейнов, саун и пр.
Точность стабилизации напряжения до ±0.9%. Суммарная мощность до 9,6 кВт (12 кВА). Отклонение рабочего входного напряжения от номинального определяется модификацией: 15%, 25% и 40%. С клавиатуры возможна установка номинального выходного напряжения 210÷230 В, дискретность — 2В. Отображение сетевых параметров и установок стабилизатора — с помощью цифрового дисплея.
Подключение стабилизатора к сети осуществляется через клеммы автоматического выключателя (АВ1), подключение нагрузки к гальванически развязанному выходу стабилизатора - через клеммы АВ2. Lider PS12500 SQ-С изготовлен в напольном исполнении, имеет сертификат соответствия РОСС RU.ME83.B01260.
Максимальный ток, потребляемый из сети при изменении входного напряжения в номинальном диапазоне при номинальной нагрузке, А
69.4
78.1
94.7
Номинальное выходное напряжение, В
220
Точность стабилизации выходного напряжения при изменении входного в номинальном диапазоне
0.9
1.4
1.8
Полная мощность нагрузки, ВА
12 000
Активная мощность нагрузки, Вт
9 600
Ток нагрузки, А
56.8
Изменение нагрузки, % от номинальной
0÷100
Дискретность изменения выходного напряжения при регулировании, В
2
КПД, %
97
Перегрузочная способность
при Рнагр. от 1,1 до 5 Рном. — 10 сек.
при Рнагр. > 5 Рном. — 10 мсек.
Активная потребляемая мощность на холостом ходу, Вт
20
Искажение синусоидальности напряжения
не вносит искажений
Отклик на возмущение, мс
< 40
Скорость реакции на возмущение сети, В/с
> 300
Уровень шума, дБ
40
Диапазон температур, °С
от +5 до +35
Влажность
не более 80% при 25°С
Специсполнение
Интерфейс RS232
Размеры, мм
995x515x450
Вес, кг
115
120
130
Тип регулирования
ступенчатый
Тип управления
электронный
Индикация и сигнализация
— индикация величин входного и выходного напряжения;
— индикация точности регулирования выходного напряжения ;
— индикация величины мощности нагрузки и перегрузки;
— индикация значения температуры силовых ключей;
— индикация аварий сети и стабилизатора.
Контроль и защита
— контроль тока нагрузки;
— контроль температуры силовых ключей;
— отключение выхода при перегрузке с однократным автоматическим повторным включением через 10 сек;
— автоматический вводной выключатель с тепловым и электромагнитным расцепителем;
— быстродействующая защита от короткого замыкания (не более 10 мсек);
— класс защиты - IР20.
Назначение: для сборки трехфазного стабилизатора мощностью от 22,5 до 45 кВА на базе трех однофазных (мощностью от 7,5 до 15 кВА). Использование щита коммутации позволяет упростить монтаж трехфазного стабилизатора. Кроме того, щит оборудован ручным байпасом с коммутацией по каждой фазе отдельно, без контроля трехфазного выхода. Байпас позволяет подключать нагрузку напрямую в обход блока (1-фазного стабилизатора), что удобно при эксплуатации. Например, если один из блоков выйдет из строя - пропадет напряжение только по одной фазе, но по двум остальным - останется. Достаточно включить байпас и снять неисправный блок для последующего ремонта или замены. Без байпаса придется вызывать электрика, обесточивать, перекидывать провода.
Допускается подключение к щиту коммутации ЩК45-РБ однофазных стабилизаторов серий "W", "SQ-I", "SQ-C", "SQ-E" - напольного исполнения, мощностью от 7500 до 15000 ВА.
Устройство: щит представляет собой металлическую конструкцию прямоугольной формы, настенного исполнения. На щите установлены три выключателя-разъединителя (байпаса) и клеммные блоки для подключения сетевых проводов, однофазных стабилизаторов напряжения переменного тока и потребителей.
Назначение: для сборки трехфазного стабилизатора мощностью 22,5-45 кВА на базе трех однофазных мощностью 7,5-15 кВА. Щит оборудован системой контроля трехфазного выхода и ручным байпасом с коммутацией по каждой фазе отдельно. Электрическая схема щита обеспечивает трехфазным питанием потребителей как при работе с использованием стабилизаторов, так и при отсутствии одного или более стабилизаторов в случае их технического обслуживания или ремонта.
Допускается подключение к щиту коммутации ЩК45-РБ-КТВ однофазных стабилизаторов серий "W", "SQ-I", "SQ-C", "SQ-E" - напольного исполнения, мощностью от 7,5 до 15 кВА.
Устройство: щит представляет собой металлическую конструкцию прямоугольной формы, настенного исполнения. Внутри щита, закрытого дверцей с замком, расположены клеммные блоки для подключения сетевых проводов, стабилизаторов напряжения переменного тока и потребителей. На правой стороне щита установлены три выключателя-разъединителя. В верхней части правой стенки щита расположен трехпозиционный переключатель, индикаторы контроля наличия фазных напряжений на входе щита. Трехпозиционный переключатель предназначен для выбора фазы питания контактора нагрузки в случае отсутствия какой-либо фазы на входе щита при необходимости иметь на нагрузке хотя бы одну или две фазы питания.
Назначение: для сборки трехфазного стабилизатора мощностью 36 или 45 кВА на базе трех однофазных (мощностью по 12 или 15 кВА). Использование щита коммутации позволяет упростить монтаж трехфазного стабилизатора. Кроме того, щит оборудован системой контроля трехфазного выхода - в случае аварийной ситуации или неисправности стабилизатора система контроля отключит потребителей. При нормализации ситуации система контроля подаст потребителям стабилизированное напряжение переменного тока.
Допускается подключение к щиту коммутации ЩК45-КТВ однофазных стабилизаторов серий "W", "SQ-I", "SQ-C", "SQ-E" - напольного исполнения, мощностью 12000 или 15000 ВА.
Устройство: щит представляет собой металлическую конструкцию прямоугольной формы, настенного исполнения. В основании щита установлены магнитные пускатели для каждой фазы, а также клеммные блоки для подключения сетевых проводов, стабилизаторов напряжения и потребителей.
Изготовление стабилизатора в специальном климатическом исполнении УХЛ.3 для эксплуатации в неотапливаемых помещениях (сараях, подвалах, ангарах, складах, будках, чердаках и пр.). Допустимые условия эксплуатации: температура от -40 до +40°С, относительная влажность воздуха до 98%. Изготовление модификации с учетом данной опции осуществляется под заказ, срок поставки — от 2 недель, начиная со дня внесения предоплаты.
Интерфейс RS232 позволяет подключить стабилизатор напряжения к компьютеру, и с помощью специального ПО просматривать параметры сети, нагрузки и контролировать работу стабилизатора напряжения.
В частности, с помощью компьютерного интерфейса возможен просмотр текущих значений: Uвх., Uвых., Iнагр., Рнагр. А также просмотр значений Uвх., Uвых. за последние 24 часа. Изготовление модификации с учетом данной опции осуществляется под заказ, срок поставки — от 2 недель, начиная со дня внесения предоплаты.
